Gateway NMEA 2000
Mercury Marine har nu introducerat en NMEA 2000 Gateway-kabel som översätter Mercurys motordata till NMEA 2000, vilket möjliggör att motordatan kan visas i en kompatibel kartplotter.
Gateway-kabeln är kompatibel med alla motorer med SmartCraft (Mercury och MerCruiser från 2002 och senare), och kan enkelt eftermonteras till en eller upp till fyra motorer.

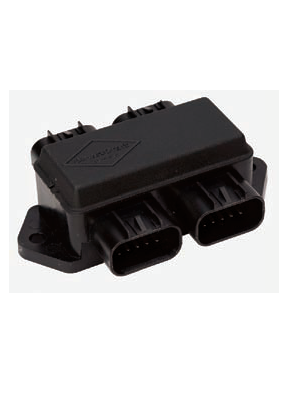

Kabeln ansluts i en ledig plast på kopplingdosan (Junction Box). Kontrollera före installationen att det finns en leding plats annars så behövs det beställas en större kopplingsdosa.
Kopplingsexempel
Kopplingsexempel Nmea 2000 gateway
a: SmartCraft kopplingdosa (Junction Box)
b: NMEA 2000 Gateway
c: NMEA 2000-system
d: Kartplotter, GPS etc.
e: Terminatorer
f: NMEA 2000 strömförsörjning
